Produktdetails:
|

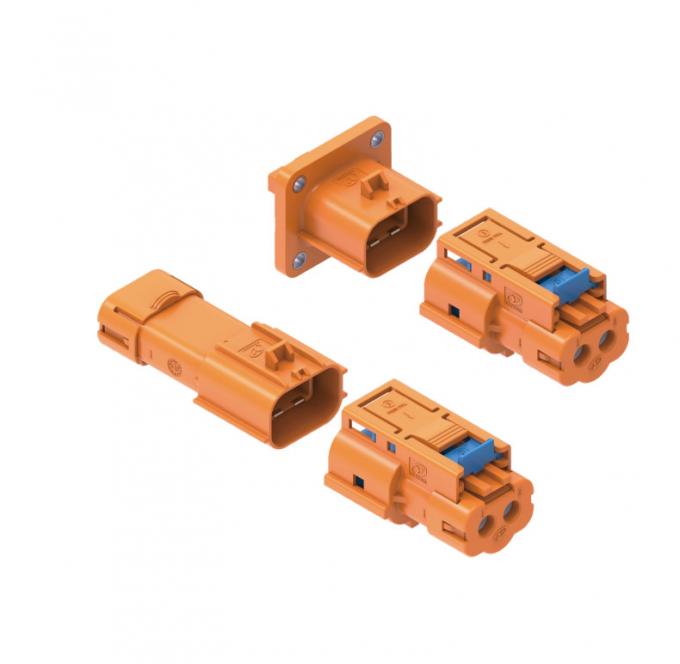

Der Neopower 800V 20A Hochspannungs-EV2-Pin-Stromverbinderist eine hochmoderne Verbindungslösung von Neopower, die für überlegene Leistung und Sicherheit in den anspruchsvollen Hochspannungs-Elektrofahrzeugen (EV) -Systemen (EV) entwickelt wurde. Dieser Anschluss ist so konzipiert2 Stiftanschlüsse.
Schlüsselmerkmale:
Der Neopower 800V 20A Hochspannungs-EV2-Pin-Stromverbinderist akribisch konstruiert, um als kritisches Zusammenhang in modernen Architekturen des Elektrofahrzeugs und der industriellen Anwendungen mit hoher Leistung zu dienen. Während die grundlegende Integrität einer hohen Kapazität bereitgestellt wird2 StiftanschlussFür die primäre Leistungstransfer integriert es fortschrittliche Sicherheits- und Signalfunktionen, die für Systeme wie PDUs, BDUs, Klimaanlagen -Kompressoren und DCDC -Wandler essentiell sind. Das robuste Design sorgt für eine stabile Leistungserbringung und die zuverlässige Signalkommunikation, die für die Effizienz und Sicherheit von von größter Bedeutung istOBC -Anschlüsseund andere kritische EV -Komponenten.
Die Sicherheit steht im Entwurf dieses Anschlusses an der Spitze. Die integrierte Hochspannungs-Interlock (HVIL), die berührungssichere Konstruktion (IPXXB, selbst wenn sie ungehindert), Poka-Yoke-Keying und Sekundärschlossfunktion im Konzert arbeiten, um sich vor versehentlichem Exposition gegenüber Hochspannungen zu schützen und eine korrekte, sichere Paarung zu gewährleisten. Diese Funktionen sind für jeden unverzichtbarEV -Stecker mit HochspannungBereitstellung von Sicherheit während der Versammlung, Betrieb und Wartung. Benutzer, die ein erhebliches Upgrade in Bezug auf Sicherheit und Zuverlässigkeit über einfacher suchen2 StiftdrahtanschlussLösungen für energiereiche Schaltkreise werden diese Funktionen von unschätzbarem Wert finden.
Der Neopower -Stecker für Langlebigkeit bietet einen beispiellosen Schutz vor Umweltfaktoren. Die 360 ° -Stuferwächter gegen EMI, die für empfindliche Elektronik in unmittelbarer Nähe von entscheidender Bedeutung sind, während die IP67- und IP6K9K -Bewertungen ihre Widerstandsfähigkeit gegen Staub, Wassereintritt und die anspruchsvollen Reinigungsprozesse in Automobil- und industriellen Umgebungen bestätigen. Dieser Schutzniveau in Kombination mit einem breiten Betriebstemperaturbereich sorgt für eine langlebige Leistung, unabhängig davonPDU -Anschlussoder in anderen exponierten Hochspannungsanwendungen. Mit seinen robusten Spezifikationen und einem umfassenden Merkmalssatz ist dieser Anschluss die wichtigste Wahl für Entwickler, die eine zuverlässige und sichere Hochspannungs-Verbindungslösung suchen.
Produktattribute
| Attribut | Wert |
| Markenname | Neopower |
| Produktname | Neopower 800V 20A Hochspannungs-EV-2-Polel-Leistungsanschluss mit HVIL, 360 ° Abschirmung & IP6K9K-Bewertung |
| Nennspannung (Stromkreis) | 800 V (AC/DC) |
| Bewertungsstrom (Stromkreis) | Bis zu 20A (mit 4 mm² Kabel), 16a (mit 2,5 mm² Kabel) |
| Nennspannung (Signalschaltung) | 24 V (AC/DC) |
| Nennstrom (Signalschaltung) | 2a (mit 0,5 mm² Kabel) |
| Wichtige Sicherheitsmerkmale | HVIL (Hochspannungsperrlock), Sekundärschlossfunktion, Poka-Yoke (Fehlerabsicherung), Touch-Sof (IPXXB) |
| Abschirmung | Voll 360 ° EMI -Abschirmung |
| IP -Bewertung | IP67 & IP6K9K (PEMATIERTE CONNECTION); IPXXB (berührungssichere Sicherheit) |
| Betriebstemperaturbereich | -40 ° C bis +125 ° C. |
| Anwendbarer Kabelbereich (Stromversorgung) | 2,5 mm² - 4 mm² |
| Anwendbarer Kabelbereich (Signal) | 0,5 mm² |
| Dielektrikum standhalten Spannung (Leistung) | 3000vac @ 50 Hz (normale Bedingungen) |
| Dielektrikum standardmäßig Spannung (Signal) | 1000vac @ 50Hz (normale Bedingungen) |
| Primäranwendungen | EV-On-Board-Ladegeräte (OBC), DCDC-Konverter, Stromverteilungseinheiten (PDU), PTC-Heizungen, Klimaanlagenkompressoren, Batterie-Trennungseinheiten (BDU) |
| Herkunftsort | Guangdong, China |
Haben Sie Abfragen zu unserem Hochspannungskraftwerk? Wir haben Sie gedeckt!
F: Sie nennen dies einen "2-poligen Stromanschluss", aber es sieht komplexer aus. Was gibt?
A: Das ist eine scharfe Beobachtung! Im Herzen liefert dieser Anschluss schwere Kraft durch zwei primäre, robuste Kontakte-das ist der Teil "2-polige). Aber Sie haben Recht, es ist von fortgeschrittenen Merkmalen wie HVIL (Hochspannungspiegel) und Signalstiften umgeben, was es zu einer hoch entwickelten Lösung für Hochspannungs-EV-Systeme macht, weit über die typischen einfachen 2-Pin-Anschlusstypen wie einen Basis-JST-2-Stiftanschluss oder Molex 2-Stiftanschluss hinaus.
F: Das ist also nicht wie der gemeinsame "2 -Pin -Anschluss 12V", den ich für Automobilzubehör oder LED -Streifen verwenden könnte?
A: Genau! Während diese 12 -V -2 -Pin -Stecker -Typen für niedrigere Strombedürfnisse wie ein LED -2 -Pin -Stecker -Setup oder einfache 2 -Pin -Anschlussaufgaben für Automobile hervorragend sind, wird unser Neopower -Stecker für satte 800 Volt entwickelt! Es ist für die Hauptstromarterien von Elektrofahrzeugen gebaut-denken Sie an Bord-Ladegeräten (OBCs), DCDC-Konverter und Stromverteilungseinheiten (PDUs).
F: Ich sehe viel über verschiedene Pinzählungen wie "24 -Pin -Anschluss" oder "20 -Pin -Anschluss" für Dinge wie Computer ATX -Strom. Wie hängt das zusammen?
A: Gute Frage zum Kontext! Diese 24-Pin-Anschlüsse (wie ein ATX-Stecker) oder sogar 25-Stift- oder 26-Pin-Steckverbinder sind normalerweise zum Tragen vieler verschiedener Niederspannungssignale oder Stromleitungen für die Elektronik ausgelegt. Unser Fokus mit diesem Neopower -EV -Anschluss liegt auf sicher und zuverlässig über die beiden Hauptpolen, die durch dedizierte Sicherheits- und Signallinien ergänzt werden. Es ist ein anderes Tier, das auf energiereiche EV-Anwendungen als komplexe Daten oder mehrere Schienen mit geringer Leistung spezialisiert ist.
F: Was ist "HVIL" und warum ist es eine große Sache für einen Hochspannungs-2-Pin-Stecker wie diesen?
A: HVIL steht für eine Hochspannungs -Interlockschleife und es ist eine super wichtige Sicherheitsfunktion! Bevor die wichtigsten Hochspannungsstromkontakte einbeziehen oder sich lösen können, bestätigt die HVIL-Schaltung, dass sich das System in einem sicheren Zustand befindet. Es ist wie ein intelligenter Handschlag, der Techniker und die Ausrüstung selbst schützt. Sie würden dies nicht auf einem einfachen 2 Drahtstiftanschluss finden.
F: "Touch-Proof" klingt gut, aber was bedeutet es praktisch für mich, wenn ich mit diesen Steckverbindern umgehe?
A: Es bedeutet, dass Sie (oder ein Techniker) keine lebenden Hochspannungsteile versehentlich berühren können, selbst wenn der 2 Pin-Stecker männliche und weibliche Hälften unveracht sind! Unser Stecker erfüllt den IPXXB -Standard und stellt sicher, dass Finger oder Sonden auf gefährliche Leiter nicht zugreifen können. Es ist eine kritische Sicherheitsschicht für alle, die mit Hochspannungs-EV-Systemen arbeiten.
F: Worum geht es in der "Secondary Lock -Funktion"? Ist es für zusätzliche Sicherheit?
A: Genau! Das Primärschloss gibt Ihnen dieses befriedigende Klick und lässt Sie wissen, dass es sich verleumdet. Das Sekundärschloss ist ein zusätzlicher Mechanismus, der sicherstellt, dass der 2-Ston-Stecker-Sockel und der Stecker fest angeschlossen bleiben, insbesondere in Hochvibrationsumgebungen, die in Fahrzeugen üblich sind. Es verhindert eine versehentliche Trennung, was bei der Bearbeitung von 800 Volt von entscheidender Bedeutung ist!
F: Sie listen IP67 & IP6K9K auf. Kann dieser Stecker ein schwerwiegendes Tränken oder eine Druckwäsche umgehen?
A: Sie wetten! IP67 bedeutet, dass es staubdicht ist und bis zu 1 Meter in Wasser getaucht werden kann. IP6K9K ist jedoch noch härter-dies bedeutet, dass dieser 2-polige Stecker mit hohem Spannung Hochdruck und Hochtemperaturwasserjets standhalten kann. Also ja, es ist gebaut, um harte Bedingungen zu überleben, was es zu einer wirklich robusten wasserdichten 2 -Pin -Anschlusslösung für EVs macht.
F: Welche Art von Temperaturen kann dieser Stecker umgehen? EVs können ziemlich heiß oder kalt werden!
A: Wir haben es genau für diese Extreme entworfen! Dieser Stecker arbeitet zuverlässig in einem Temperaturbereich von einem kühlen -40 ° C bis zu einem sengenden +125 ° C. Das deckt nahezu jede Umgebung ab, in der sich ein Elektrofahrzeug befindet.
F: Was werden die wichtigsten Materialien verwendet? Ich brauche etwas Dauerhaftes.
A: Wir verwenden hochwertige, robuste technische Kunststoffe für den Gehäuse, das mechanischen Spannungen und harten Automobilflüssigkeiten standhalten kann. Die Kontakte selbst werden aus Kupferlegierungen mit hoher Leitfähigkeit hergestellt, um eine effiziente Stromübertragung und Haltbarkeit zu gewährleisten. Es geht um langfristige Zuverlässigkeit für diese EV-Leistungsverbindungen.
F: Wie viel Strom und Spannung können die Hauptstromkontakte und die Signalkontakte umgehen?
A: Die beiden Hauptstromkontakte sind für 800 V (AC/DC) bewertet und können bis zu 20A (mit 4 mm² Kabel) tragen. Die Hilfssignalkontakte sind für 24 V (AC/DC) und 2A ausgelegt, perfekt für die wichtigen HVIL- und Kommunikationsleitungen.
F: Welche Kabel der Größe sollte ich mit dieser "2 -Pin -Anschlusskabel" -Anbaugruppe verwenden?
A: Für die Stromleitungen ist dieser Anschluss für Kabel im Bereich von 2,5 mm² bis 4 mm² ausgelegt. Für die Signalleitungen verwenden Sie normalerweise 0,5 mm² Kabel. Dies bietet Ihnen einen guten Bereich für verschiedene EV -Leistungsanwendungen.
F: Hat dieser Anschluss irgendwelche Funktionen, die mich daran hindern, ihn falsch einzuhalten?
A: Ja, das tut es! Es enthält sogenannte "Poka-Yoke" -Stlocken. Dies bedeutet, dass die 2 Pin -Anschlüsse männliche und weibliche Gehäuse einzigartige Formen oder Schlüsseln haben, die es ihnen nur ermöglichen, in der richtigen Ausrichtung kombiniert zu werden. Keine Vermutung oder zufällige umgekehrte Polarität für diese kritischen Verbindungen!
F: Ist dieser Anschluss etwas, das ich als generisches "Automobil 2 -Pin -Anschluss" in einem lokalen Teilspeicher finden würde, vielleicht wie ein Delphi- oder Deutsch 2 -Pin -Stecker?
A: Während bekannte Marken wie Delphi oder Deutsch hervorragende 2-Pin-Steckverbinder für verschiedene Fahrzeugfunktionen (häufig 12-V- oder 24-V-Systeme) sind, ist dieser Neopower-Anschluss eine hochspezialisierte Komponente für EV-Hochspannungssysteme. Sie finden normalerweise keinen 800 V, HVIL-ausgestatteten IP6K9K-Anschluss dieses Kalibers in einem allgemeinen Autoteilegang. Es ist für bestimmte OEM- und Hochleistungsanwendungen entwickelt.
F: Ich muss einige LED -Leuchten an meinem Fahrzeug anschließen. Ist dieser "LED Strip 2 Pin -Anschluss" dafür geeignet?
A: Ehrlich gesagt, dieser Anschluss wäre ernsthafter Overkill für LED -Streifen! Für LED-2-Pin-Anschlussanforderungen wäre ein viel einfacherer, niedrigerer Volt- und günstigere wasserdichte 2-Pin-Stecker perfekt ausreichend. Dieser Neopower -Anschluss ist für die Umstellung erheblicher Leistung für Haupt -EV -Komponenten ausgelegt.
F: Wenn ich es entfernen oder trennen muss, ist es so kompliziert wie ein "24 -Pin -Stecker Wie entfernen Sie" Verfahren für Elektronik?
A: Es wurde für eine sichere Verbindung ausgelegt, was bedeutet, dass es nicht nur auseinander stößt. Es wurde jedoch auch für die Erbringung geschulter Techniker ausgelegt. Die Verriegelungsmechanismen (primär und sekundär) sind unkompliziert, um mit dem richtigen Verständnis zu arbeiten und bei Bedarf sowohl Sicherheit als auch Zugänglichkeit zu gewährleisten-sicherlich weniger kompliziert als mit großen, empfindlichen Multi-Pin-Datenverbindungen!
F: Warum sollte ich diesen Neopower-Anschluss gegenüber anderen potenziellen Hochspannungsverbindungsmethoden wählen?
A: Wenn Sie diesen Neopower-Anschluss auswählen, erhalten Sie eine Lösung mit Sicherheitsfunktionen (HVIL, Touch-Sof, Secondary Lock, Poka-Yoke), außergewöhnliche Umgebungsversiegelung (IP67 & IP6K9K) und 360 ° -Verhebung, die alle für 800 V bewertet wurden. Es handelt sich um ein integriertes Paket, das für die strengen EV -Anwendungen ausgelegt ist und die Zuverlässigkeit bietet, wo es am wichtigsten ist.
F: Welche Art von Anwendungen sind der Sweet Spot für diesen fortgeschrittenen "2-Pin-Strom" -Enbein?
A: Es zeichnet sich wirklich aus, Hochspannungskomponenten innerhalb von Elektrofahrzeugen zu verbinden. Denken Sie an Bord-Ladegeräten (OBCs), DCDC-Konverter, Stromverteilungseinheiten (PDUs), Hochspannungs-PTC-Heizungen und Klimaanlagenkompressoren an. Überall, wo Sie sicher und zuverlässig erhebliche Leistung bei Hochspannungen in einem EV übertragen müssen, ist dies Ihre Anlaufstelle.
F: Wenn ich sehr spezifische Anforderungen für eine Hochspannungsverbindung habe, kann Neopower helfen?
A: Absolut! Wir verstehen, dass Hochspannungssysteme einzigartige Anforderungen haben können. Obwohl dies ein Standardprodukt ist, empfehlen wir Ihnen, sich an unser Team zu wenden, um Ihre spezifische Anwendung zu besprechen. Wir können Ihnen helfen, festzustellen, ob dieser Anschluss die perfekte Passform entspricht, oder Sie zu anderen Lösungen führen. Wir sind hier, um Ihre Innovation zu betreiben!
