Produktdetails:
|
| Protection Grade: | IP20B | Insulation Resistance: | 5000 mΩ Min （Dry） 200 mΩ Min (RH 95%) |
|---|---|---|---|
| Minimum Mating Cycles: | 100 times | Termination Method: | Crimp / Typical |
| Rated Voltage: | UL DC 1000V, TUV 1500V DC | Voltage Rating: | Up to 100V |
| Contact Material: | Copper Alloy | Orientation: | Right Angle |
| Operational Temp: | -40℃ ~125℃ | Housing Material: | Thermoplastic |
| Salt Spray Re: | 144H (Mated) | Working Pressure: | 0.5~1.6 Bar |
| Cpa: | With | Locking System: | CPA/TPA (Yes, typically with CPA/TPA) |
| Wire Gauge: | 10-12 AWG |
Hauptmerkmale:
Beschreibung des Produkts

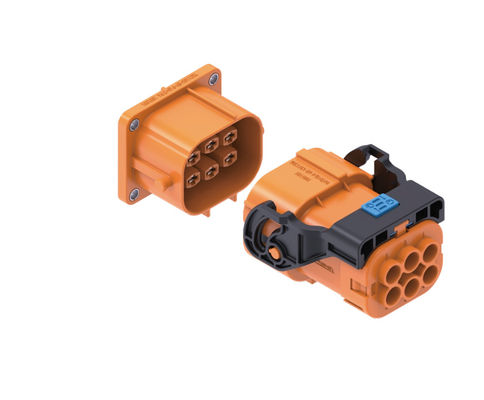

DieNeopower 1000V Hochspannung 6-Pin-Automobilanschlussfür Hochleistungs-Anwendungen wie Bordladegeräte (On-Board Chargers, OBC) und Batterie-Disconnect-Einheiten (Battery Disconnect Units, BDU) entwickelt,Dieser Anschluss bietet eine sichere und zuverlässige Brücke für die Strom- und SignalübertragungEs zeichnet sich unter den verschiedenen6 Arten von Steckeranschlüssenfür seine außergewöhnliche Haltbarkeit und integrierte Sicherheitsmerkmale.
Dieser Anschluss ist für die Zuverlässigkeit in rauen Umgebungen entwickelt und garantiert höchste Leistung.die in der komplexen Fahrzeugelektronik von entscheidender Bedeutung istDie Konstruktion des Steckers beinhaltet außerdem ein Poka-Yoke-Schlüsselsystem, das eine falsche Verbindung unmöglich macht und den Montageprozess vereinfacht, ein Merkmal, das häufig in einemDiagramm der 6-Pin-AnschlüsseDie Kombination aus Sekundärschloss und berührungssicherem Design bietet für Techniker und Endbenutzer, die mit Hochspannungssystemen interagieren, wesentliche Sicherheitsschichten.6-Stift-Anschluss männlichoder die6-Stift-Anschluss weiblich, ist jedes Teil für eine sichere, versiegelte Passform gebaut.
Diese Komponente ist mehr als nur ein Steckverbinder; sie ist ein entscheidender Schutz für Ihre Stromversorgungskette.Mit seiner Fähigkeit, extremen Temperaturen zu widerstehen und Eintritt gemäß den Normen IP67 und IP6K9K zu widerstehen, die Neue Macht6 Pins SteckverbinderEs ist die endgültige Wahl für Ingenieure, die eine zuverlässige, sichere und leistungsstarke Konnektivitätslösung für Automobil, Elektrofahrzeuge,und andere anspruchsvolle VerkehrsanwendungenKontaktieren Sie uns noch heute, um zu erfahren, wie dieser fortschrittliche Stecker Ihr nächstes Projekt verbessern kann.
| Eigenschaft | Spezifikation |
| Kernkonfiguration | |
| Anzahl der Nadeln | 6 Pins (4 Leistung + 2 Signal) |
| Hauptanwendungen | An Bord befindliches Ladegerät (OBC), Batterieabschaltungseinheit (BDU), Hochspannungssystem für Elektrofahrzeuge |
| Elektrische Leistung | |
| Nennspannung ( Leistung) | 1000 V Wechselstrom |
| Nennspannung (Signal) | 24 V Wechselstrom |
| Nennstrom (Leistung) | 35A (@ 6mm2), 30A (@ 4mm2), 25A (@ 2.5mm2) |
| Nennstrom (Signal) | 2A (@ 0,35 mm2) |
| Dielektrischer Widerstand (Leistung) | 3000V Wechselstrom @ 50Hz (Normalzustand) |
| Dielektrischer Widerstand (Signal) | 1000V Wechselstrom @ 50Hz (Normalzustand) |
| Physikalische und ökologische | |
| Betriebstemperatur | -40°C bis +125°C |
| Eintrittsschutz | IP67 und IP6K9K (gepaart) |
| Berührungssicherer Schutz | IPXXB (fingerdicht) |
| Kompatible Kabelbereiche | 2.5 mm2 bis 6 mm2 (Leistung) |
| Merkmale und Sicherheit | |
| Sicherheitsmerkmale | Hochspannungssperre (HVIL), Sekundärversperrfunktion |
| Paarungssystem | Poka-Yoke (fehlersichere Tastatur) |
| Schirmung | 360°-Schutz für EMI/EMC-Schutz |
Die Neopower 1000V wurde für anspruchsvolle und für die Einsatzkritik zuständige Umgebungen entwickelt.6 Pinn-Automobilanschlussist die ideale Lösung für eine Vielzahl von Hochspannungsanwendungen. Sein robustes Design und die fortschrittlichen Sicherheitsmerkmale gewährleisten eine zuverlässige Leistung, wo es am wichtigsten ist.
Hauptanwendungen:
Was macht diesen Steckverbinder für Hochspannungsanlagen geeignet?
Das hier.6-Stift-Anschluss für FahrzeugeDas Modell ist speziell für strenge Umgebungen von Elektrofahrzeugen ausgelegt. Es verfügt über eine 1000-Volt-Hochspannung, eine vollständige 360-Grad-Schirmung zur Verhinderung von EMI,mit einem sehr breiten Betriebstemperaturbereich von -40 °C bis +125 °CAm wichtigsten ist, dass seine integrierten Sicherheitsfunktionen wie HVIL für den Schutz von Hochspannungssystemen unerlässlich sind.
Was ist HVIL und warum ist es für diesen 6-Pin-Anschluss wichtig?
HVIL steht für High-Voltage Interlock Loop. Es ist ein wichtiges Sicherheitsmerkmal, das als Rückkopplungsschaltung fungiert.6 Pins, männlich und weiblichWenn die Teile getrennt werden können, signalisiert der HVIL-Schaltkreis dem System, die Hochspannungsversorgung abzuschalten.Dies verhindert gefährliche elektrische Bögen und sorgt dafür, dass der Stecker während der Trennung sicher zu handhaben ist.
Wie stellen Sie eine korrekte und sichere Verbindung sicher?
Unser Steckverbinder verwendet hierfür zwei Schlüsselmerkmale. Erstens hat er ein Poka-Yoke-Design, das eine Form der Fehlersicherung ist, die physisch verhindert, dass der Steckverbinder falsch gekoppelt wird. ZweitensEs enthält einen Sekundärschließmechanismus, der einen klaren taktilen und hörbaren "Klick" ermöglicht.," bestätigt, dass der Steckverbinder vollständig eingebaut und gegen Vibrationen und versehentliche Trennungen gesichert ist.
Kann dieser Steckverbinder für meine Anwendung als primärer 6-Pin-Steckverbinder verwendet werden?
Mit einem Nennstrom von bis zu 35A an den Stromkontakten und einer Nennleistung von 1000V ist dieser Steckverbinder speziell für die Stromversorgung entwickelt.Es ist eine ideale Wahl für die sichere Übertragung hoher Leistung von einem Batteriepaket oder einer Verteilungseinheit auf Komponenten wie ein Bordladegerät, so dass es eine zentrale Komponente derStromversorgung mit 6-Pin-AnschlussEine Kette.
Wie langlebig ist dieser Steckverbinder bei rauen Wetterbedingungen oder in Industrieumgebungen?
Dieser Steckverbinder ist so konstruiert, dass er extremen Bedingungen standhält. Er verfügt über eine IP67- und IP6K9K-Bewertung, was bedeutet, dass er vollständig gegen Staub versiegelt ist und hochdruckigen, hochtemperaturen Wasserstrahlen widerstehen kann.Kombiniert mit seinem breiten Betriebstemperaturbereich, garantiert eine zuverlässige Leistung in Umgebungen mit Feuchtigkeit, Schmutz und Wärmeschock.
Welche Arten von Kabeln und Verkabelungsdiagrammen sind kompatibel?
Dieser Steckverbinder ist vielseitig. Die vier Stromkontakte sind mit Kabelgrößen von 2,5 mm2 bis 6 mm2 kompatibel, während die beiden Signalkontakte für 0,35 mm2 Kabel ausgelegt sind.Diese Flexibilität ermöglicht es den Konstrukteuren, geeignete Drahtmessungen für verschiedene Strombelastungen zu verwendenWährend wir nicht eine universelleDiagramm der 6-Pin-Anschlüsse, das Poka-Yoke-Design und die klare Auslegung vereinfachen die Integration in die Schaltpläne Ihres Systems.
Wie unterscheidet sich das von einem Standard 6-Pin-Anschluss für einen Anhänger oder eine GPU?
Obwohl sie die gleiche Pinzahl haben, ist dies eine hochspezialisierte Komponente.Anhänger mit 6-Pin-AnschlussStecker oder6 Pinn-Anschluss GPUWir haben eine Reihe von Anschlüssen, die bei niedrigen Spannungen (typischerweise 12 V) betrieben werden, und unser Stecker ist für Hochspannungsanwendungen (1000 V) und Hochstrom-Anwendungen entwickelt worden.Materialien mit höherer Wärmebeständigkeit, und 360° Abschirmung, die in Standardverbraucher- oder Niederspannungsanschlüssen nicht vorhanden sind.
NeoPower ist für Hochspannung/Hochstrom-Wasserdichte-Anschlüsse und -Kabel spezialisiert.Speicherung von Solar-/Windenergie, intelligentes Netz, AGV usw.
Neopower verfügt über zwei Produktionsstätten in Huizhou (Provinz Guangzhou) für Kunststoffschalenanschlüsse und in Changzhou (Provinz Jiangsu) für Metallschalenanschlüsse.Mit hohem Fachwissen und hohem Managementstandard, Neopower liefert qualitativ hochwertige Produkte und exzellente Dienstleistungen für Kunden auf der ganzen Welt.
Das Unternehmen hat IATF 16949 bestanden:2016, ISO 9001:2015 Qualitätssicherungssystem, und seine Produkte sind CE, TVU, RoH zugelassen.
