Produktdetails:
|
| Insulation Resistance: | 1000MΩ min | Operation Temperature: | -40℃ ~+85 ℃ |
|---|---|---|---|
| Working Pressure: | 0.5~1.6 Bar | Mating Cycle: | ≥100 times |
| Operation Te: | -40℃ ~ +125℃ | Current Rating: | Up to 150A |
| Cpa: | With | Voltage Rating: | Up to 600V |
| Mounting Style: | Panel Mount or PCB Mount | Shell Materials: | Plastic |
| Shielded Efficiency: | 70dB( 10KHz-5Mhz) 65 dB(5MHz-500MHz) | Salt Spray Re: | 144H (Mated) |
| Product Series: | FSP8.0 | Locking System: | CPA/TPA (Yes, typically with CPA/TPA) |
| Certifications: | UL, CSA, RoHS |
Hauptmerkmale:
Beschreibung des Produkts

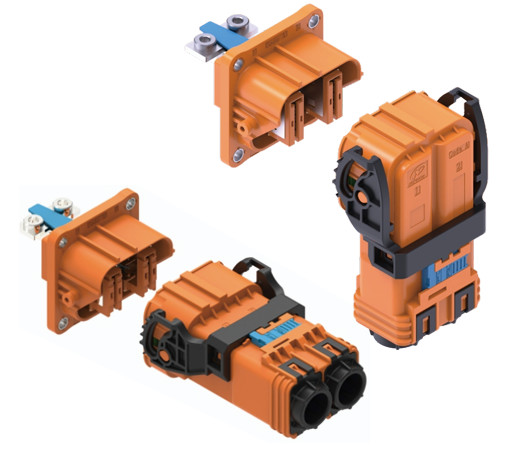

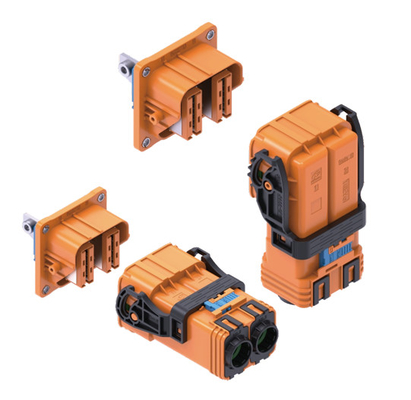

Die Neue Macht2 Steckverbinderist eine hochmoderne Lösung für Hochspannungs- und Hochstromsysteme in Elektrofahrzeugen und Industrieanwendungen.Motorsteuerungen, und Stromverteilungseinheiten (PDU), dieseHybridstromanschlussbietet eine einheitliche, robuste Schnittstelle für die Leistungs- und Signalübertragung, die eine beispiellose Zuverlässigkeit und Leistung gewährleistet.
Der Anschluss ist für Sicherheit und Langlebigkeit ausgelegt und umfasst mehrere fortschrittliche Funktionen.Der Hochspannungssperrkreis (High Voltage Interlock, HVIL) und die berührungssicheren Kontakte schützen Techniker und Bediener vor Hochspannungsgefahren, während das Sekundärschloss zusätzliche Sicherheit gegen versehentliche Trennungen durch Vibrationen oder Aufprall bietet.ein entscheidendes Merkmal in komplexen BaugruppenDieser Stecker ist nicht nur leistungsstark, sondern auch außergewöhnlich robust.
Mit einer überlegenen IP67- und IP6K9K-BewertungWasserdichtes BatterieanschlussEs lebt in den härtesten Umgebungen und bietet eine zuverlässige Verbindung, auch wenn es Wasser, Schmutz und Staub ausgesetzt ist.Die 360° Abschirmung ist für die Aufrechterhaltung sauberer Signale für die integrierten 2A/24V-Signalpins unerlässlichDas System unterstützt schwere Kabel bis zu 95 mm2 und ist die ultimative Wahl für Anwendungen, die einen maximalen Leistungsfluss erfordern.
Wählen Sie die Neopower Hochspannung2 SteckverbinderKontaktieren Sie uns noch heute, um zu erfahren, wie unsere fortschrittlichen Anschlusslösungen Ihre Innovation vorantreiben können.
| Eigenschaft | Wert |
| Nennstrom (Leistung) | 300A (bei 70mm2), 400A (bei 95mm2) |
| Nennstrom (Signal) | 2A (bei 0,35 mm2) |
| Nennspannung ( Leistung) | 1000 V Wechselstrom |
| Nennspannung (Signal) | 24 V Wechselstrom |
| Schutzbewertung | IP67 und IP6K9K |
| Betriebstemperatur | -40°C bis +125°C |
| Kompatible Kabelbereiche | 70 mm2 bis 95 mm2 (Leistung) |
| Sicherheitsmerkmale | HVIL (Hochspannungssperre), berührungssicher (IPXXB) |
| Verbindungssicherheit | Sekundäre Schließfunktion, Poka-Yoke |
| Schirmung | 360° EMI-Schutz |
| Dielektrischer Widerstand (Leistung) | 3000 V Wechselstrom bei 50 Hz (normale Bedingungen) |
| Dielektrischer Widerstand (Signal) | 1000 V Wechselstrom bei 50 Hz (normaler Betriebsbedingungen) |
| Hauptanwendungen | Batterie, Motorsteuerung, Stromverteilungseinheit (PDU) |
Der Neopower wurde für Anspruchsbereiche entwickelt.Hybridstromanschlussist die ultimative Lösung für Anwendungen, die robuste, sichere und zuverlässige Hochspannungsanschlüsse erfordern.
F: Was macht das zu einem "Hybrid-Stromanschluss"?
A: Dies ist einHybridstromanschlussweil es verschiedene Funktionen in einem Gehäuse kombiniert. Es verfügt über zwei große Primärkontakte, die für die Handhabung von sehr hohem Strom und Spannung (bis zu 400A/1000V) für die Stromübertragung ausgelegt sind,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,Damit können Sie mit einem einzigen dauerhaften Stecker Strom liefern und mit einem Gerät kommunizieren.
F: Wie wasserdicht ist dieser Steckverbinder? Kann er in nasser oder schmutziger Umgebung verwendet werden?
A: Absolut. Der Steckverbinder ist mit IP67 und IP6K9K bewertet. Dies bedeutet, dass er vollständig vor Staub eingeschützt ist und 30 Minuten lang in bis zu 1 Meter Wasser (IP67) eingetaucht werden kann.Die IP6K9K-Klassifizierung bietet Schutz gegen starkeDies macht es zu einem wirklich zuverlässigenWasserdichtes Batterieanschlussgeeignet für den Einsatz bei jedem Wetter und für Abwaschverfahren.
F: Wofür sind die HVIL- und Sekundärverschlussfunktionen?
A: Bei Hochspannungssystemen ist die Sicherheit von größter Bedeutung.VorherDas Sekundärschloss ist ein physikalischer Mechanismus, der eine zusätzliche Sicherheitsschicht bietet, die verhindert, dass die2 SteckverbinderDies ist in der Automobilindustrie und in der Industrie unerlässlich.
F: Was ist der Nutzen des Poka-Yoke-Designs?
A: Poka-yoke ist ein japanischer Begriff für "fehlersicher". Der Stecker ist mit einer einzigartigen Schlüsselfigur ausgelegt, die es physikalisch unmöglich macht, sich falsch zu paaren.Dies verhindert Schäden an den Steckern und der angeschlossenen Ausrüstung, um jedes Mal eine perfekte und sichere Verbindung zu gewährleisten.
F: Warum ist eine 360° Abschirmung für diesen Hochspannungsanschluss wichtig?
A: Hochstromanwendungen, wie z. B. bei Motorsteuerungen, können erhebliche elektromagnetische Störungen (EMI) verursachen.Die 360° Abschirmung wirkt wie eine Schutzbarriere um die internen Kontakte, so dass dieses "Rauschen" die Niederspannungssignale innerhalb des Steckeranschlusses nicht stört.
F: Für welche Drahtgröße ist dieser Steckverbinder vorgesehen?
A: Dieser Schwerlastanschluss ist für große Stromkabel mit einem Querschnitt von 70 mm2 bis 95 mm2 ausgelegt.Diese große Reichweite ermöglicht es, Ströme bis zu 400A ohne Überhitzung sicher und effizient zu verarbeiten, so dass es für echte Hochleistungssysteme ideal ist.
NeoPower ist für Hochspannung/Hochstrom-Wasserdichte-Anschlüsse und -Kabel spezialisiert.Speicherung von Solar-/Windenergie, intelligentes Netz, AGV usw.

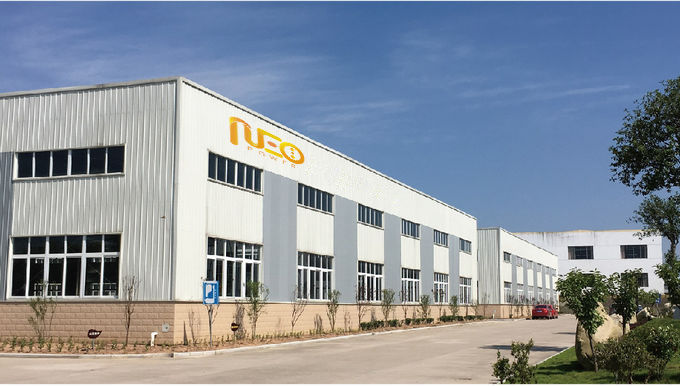

Neopower verfügt über zwei Produktionsstätten in Huizhou (Provinz Guangzhou) für Kunststoffschalenanschlüsse und in Changzhou (Provinz Jiangsu) für Metallschalenanschlüsse.Mit hohem Fachwissen und hohem Managementstandard, Neopower liefert qualitativ hochwertige Produkte und exzellente Dienstleistungen für Kunden auf der ganzen Welt.
Das Unternehmen hat IATF 16949 bestanden:2016, ISO 9001:2015 Qualitätssicherungssystem, und seine Produkte sind CE, TVU, RoH zugelassen.
